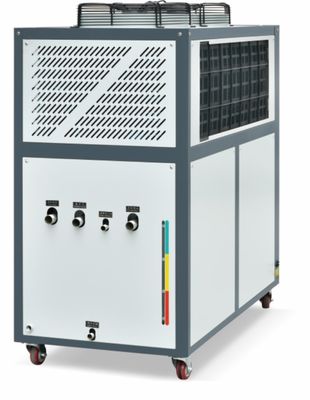

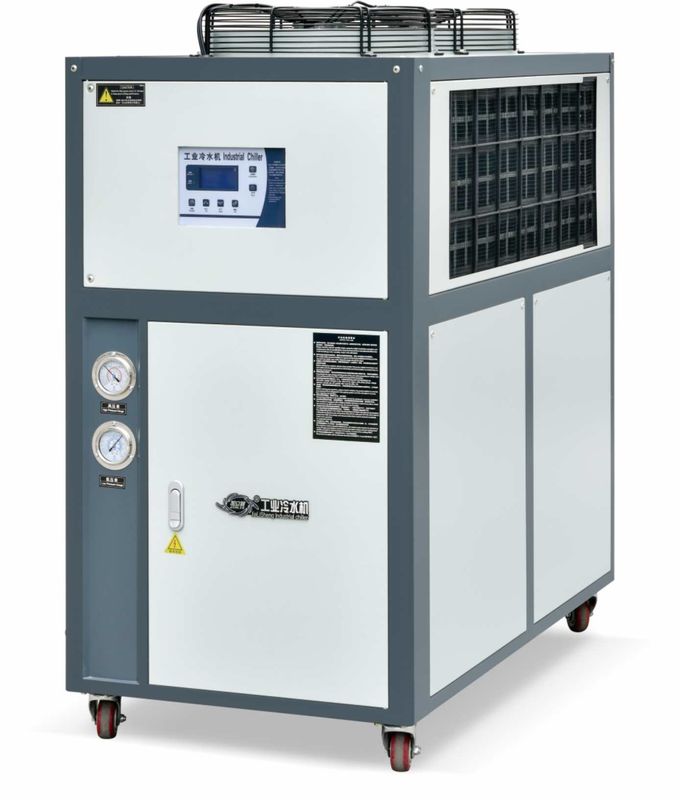

Μηχανή ψύξης νερού με ψύξη αέρα JLSF-6HP για την οξείδωση ηλεκτροπληρωμής επίστρωσης κενού
Λεπτομέρειες:
| Τόπος καταγωγής: | Dongguan Κίνα |
| Μάρκα: | JIALIS |
| Πιστοποίηση: | CE/ISO |
| Αριθμό μοντέλου: | Jlsf-6HP |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | Discuss |
| Συσκευασία λεπτομέρειες: | Ξύλινο κουτί από κόντρα πλακέ |
| Χρόνος παράδοσης: | 5 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 600 μονάδες το μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Ονομασία του προϊόντος: | Δροσισμένο αέρας ψυγείο νερού | Εφαρμογή: | Βιομηχανικός/εμπορικός |
|---|---|---|---|
| Ελεγκτής: | Microprocessor/PLC | Τύπος συμπιεστών: | Κύλινδρος/Semi-Hermetic/ερμητικός |
| Εξατμιστήρας: | Σπείρα δεξαμενών νερού/Shell και ανταλλάκτης θερμότητας σωλήνων/πιάτων | συμπυκνωτής: | ?????????? |
| Ανεμιστήρες συμπυκνωτών: | Αξονικός/φυγόκεντρος | Επίπεδο ήχου: | 60-65dB (Α) |
| αντλία: | φυγοκεντρικός | Ψυκτική ουσία: | R22/R407C/R134A/R410A/R404A |
| Προστασία: | Υψηλός - χαμηλή πίεση/ακολουθία υπερφόρτωσης/φάσης/αντιψυκτικός | εγγύηση: | 12 μήνες |
| Επισημαίνω: | JLSF-6HP ψυγείο νερού με ψύξη αέρα,Υδροψυκτικό με κάλυψη κενού,Μηχανή ψύξης ηλεκτροπληγήσης οξείδωσης |
||
Περιγραφή προϊόντων
Μηχανή επικάλυψης ψύκτη νερού με ψύξη αέρα JLSF-6HP, επικάλυψη υπό κενό, οξείδωση ηλεκτροπληρωμής
Περιγραφή του προϊόντος:
Ο ψυκτικός μηχανισμός επικαλύψεως με κενό είναι ένας ψυκτικός μηχανισμός που χρησιμοποιείται για την ψύξη του εξοπλισμού επικαλύψεως με κενό.αντλία κενού και άλλο εξοπλισμό για τη διασφάλιση της σταθερότητας του εξοπλισμού και της ποιότητας του φιλμ.
Χαρακτηριστικά παραγωγής:
Τα κύρια χαρακτηριστικά του ψυκτικού με κενό επίστρωμα είναι:
1. Υψηλής ακρίβειας έλεγχος θερμοκρασίας:Το ψυγείο επικαλύψεως κενού μπορεί να ελέγχει με ακρίβεια τη θερμοκρασία του θαλάμου αντίδρασης, του υλικού-στόχου και της αντλίας κενού και άλλων εξοπλισμούς με τον έλεγχο της θερμοκρασίας και της ροής του νερού ψύξης,ώστε να εξασφαλίζεται η σταθερότητα του εξοπλισμού και η ποιότητα του φιλμ.
2. Αποδοτική ψύξη:Ο ψυκτικός μηχανισμός επικαλύψεως με κενό μπορεί να μειώσει γρήγορα τη θερμοκρασία του θαλάμου αντίδρασης, του υλικού-στόχου, της αντλίας κενού και άλλων εξοπλισμούς μέσω κυκλοφορίας νερού,και βελτίωση της αποδοτικότητας ψύξης και της αποδοτικότητας της παραγωγής.
3- Σύνθεση εξοπλισμού:Οι ψυκτικές συσκευές με επικάλυψη υπό κενό συνήθως υιοθετούν ένα συμπαγές σχεδιασμό δομής, καταλαμβάνουν μικρό χώρο και είναι εύκολες στην εγκατάσταση και τη χρήση.
4Εύκολο στη λειτουργία:Η λειτουργία του ψυκτικού με κάλυψη κενού είναι σχετικά απλή, χρειάζεται μόνο να ρυθμίσετε τη θερμοκρασία και τη ροή του νερού ψύξης για να συνειδητοποιήσετε τον έλεγχο του εξοπλισμού.
5- εξοικονόμηση ενέργειας και προστασία του περιβάλλοντος:Ο ψυκτικός μηχανισμός επικαλύψεως κενού υιοθετεί σχεδιασμό εξοικονόμησης ενέργειας και προστασίας του περιβάλλοντος, ο οποίος μπορεί να μειώσει την κατανάλωση ενέργειας και τη ρύπανση του περιβάλλοντος.
Οι ψυκτικές συσκευές επικαλύψεως με κενό χρησιμοποιούνται ευρέως σε ηλεκτρονικές, οπτικοηλεκτρονικές, αεροπορικές, χημικές και άλλες βιομηχανίες.εξασφαλίζει τη σταθερότητα του εξοπλισμού και την ποιότητα του φιλμ, βελτιώσει την αποδοτικότητα της παραγωγής και μειώσει το κόστος παραγωγής.
Αρχή λειτουργίας:
Τα κύρια συστατικά ενός ψυκτικού με ψύξη αέρα περιλαμβάνουν έναν συμπιεστή, έναν συμπυκνωτή αέρα, μια βαλβίδα διεύρυνσης και έναν εξατμιστή.
1Ο συμπιεστής λαμβάνει χαμηλής πίεσης, χαμηλής θερμοκρασίας ψυκτικό αέριο και το συμπιέζει σε υψηλής πίεσης, υψηλής θερμοκρασίας αέριο.
2Αυτό το υψηλής θερμοκρασίας, υψηλής πίεσης ψυκτικό αέριο εισέρχεται στον συμπυκνωτή αέρα, ανταλλάσσει θερμότητα με τον περιβάλλοντα αέρα και απελευθερώνει θερμότητα στο περιβάλλον,ενώ το ψυκτικό συσσωρεύεται από αέρια σε υγρή κατάσταση.
3Το υγρό ψυκτικού υψηλής πίεσης περνά μέσα από την βαλβίδα διαστολής, η πίεση πέφτει ξαφνικά, και μετατρέπεται σε υγρό ψυκτικό χαμηλής πίεσης και χαμηλής θερμοκρασίας.
4Το υγρό ψυκτικό χαμηλής θερμοκρασίας και χαμηλής πίεσης εισέρχεται στον εξατμιστήρα, απορροφά τη θερμότητα του εσωτερικού χώρου, εξατμίζεται σε αέρια κατάσταση από μόνο του,και η θερμοκρασία του εσωτερικού μειώνεται για να επιτευχθεί ο σκοπός της ψύξης.
5Το ψυκτικό αέριο απορροφάται ξανά στον συμπιεστή για να ολοκληρωθεί ένας κύκλος.
Τα πλεονεκτήματα των ψυκτικών με ψύξη με αέρα περιλαμβάνουν την απλή εγκατάσταση, την απουσία ανάγκης για πύργους ψύξης και αντλίες ψύξης νερού και τα χαμηλά έξοδα συντήρησης.η απόδοσή του είναι χαμηλότερη από εκείνη των ψυκτικών με ψύξη με νερό, ειδικά σε υψηλές θερμοκρασίες περιβάλλοντος, και η απόδοσή του θα μειωθεί περαιτέρω.
| 1 Συμπιεστήρας | 5 Εξάπλωμα | 9 Αισθητήρας θερμοκρασίας | 13 Βαλβίδα παράκαμψης |
| 2 Συμπιεστήρας | 6 Βαλβίδα σφαίρας | 10 Θάλασσα νερού | 14 Ρυθμιστής χαμηλής τάσης |
| 3 Σκούπιση φίλτρου | 7 Αντιψυκτικός διακόπτης | 11 Δορυφόρος πίεσης αντλίας νερού | 15 Ρυθμιστής υψηλής τάσης |
| 4 Βαλβίδα διεύρυνσης | 8 Διακόπτης πλεύσης | 12 Αντλία νερού |
16 Βαλβίδα ανακούφισης πίεσης |
Τεχνικές παραμέτρους:
| Σχήμα | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| Δυνατότητα ψύξης | kW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Πεδίο θερμοκρασίας | 5°C-35°C ((κάτω από 0°C μπορεί να προσαρμοστεί) | |||||||||
| Ηλεκτρική τροφοδοσία | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Συνολική ισχύς | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Συμπιεστήρας | Τύπος | Τύπος ερμητικού κυλίνδρου ή έμβολο | ||||||||
| Δύναμη | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Πυροδότης | Δύναμη | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Κεφαλή | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Ψυκτικό | Τύπος | Εναλλακτικές ουσίες που περιέχουν ορυκτά | ||||||||
| Μέθοδος ελέγχου | Βαλβίδα διεύρυνσης εξισορρόπησης εξωτερικής πίεσης αισθητήρας θερμοκρασίας | |||||||||
| όγκος πλήρωσης | Κίλο | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Εξάτμισμα | Δίπλωμα | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| χωρητικότητα νερού | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Διάμετρος | χιλιοστό | 1/2 ίντσες | 3/4 ίντσες. | 1" | 1-1/2 ίντσες | 1-1/2 ίντσες | ||||
| Συμπιεστήρας | Τύπος | Αποδοτικά παλτό σετ κυματοειδούς αλουμινίου πτερυγίου | ||||||||
| Φανατικός | Τύπος | Αξιακή ροή | ||||||||
| όγκος αέρα | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Προστατευτική διάταξη | Διακόπτης υψηλής και χαμηλής πίεσης, προστασία από το κατάψυγμα, βιντεοκόλλημα/κλειδί ασφαλείας, συσκευή προστασίας από υπερφόρτωση, προστατευτής υπερθέρμανσης σπείρας, αυτόματο διακόπτη προστασίας θερμοκρασίας κλπ. | |||||||||
| Μέγεθος μηχανής | Α | χμ | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | χμ | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | χμ | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Μονάδα βάρους | Κίλο | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Σχήμα | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Δυνατότητα ψύξης | kW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Πεδίο θερμοκρασίας | 5°C-35°C ((κάτω από 0°C μπορεί να προσαρμοστεί) | |||||||||
| Ηλεκτρική τροφοδοσία | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Συνολική ισχύς | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Συμπιεστήρας | Τύπος | Τύπος ερμητικού κυλίνδρου ή έμβολο | ||||||||
| Δύναμη | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Πυροδότης | Δύναμη | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Κεφαλή | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Ψυκτικό | Τύπος | Εναλλακτικές ουσίες που περιέχουν ορυκτά | ||||||||
| Μέθοδος ελέγχου | Βαλβίδα διεύρυνσης εξισορρόπησης εξωτερικής πίεσης αισθητήρας θερμοκρασίας | |||||||||
| όγκος πλήρωσης | Κίλο | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Εξάτμισμα | Δίπλωμα | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| χωρητικότητα νερού | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Διάμετρος | χιλιοστό | 1.5" | 2 " | 2.5" | 3 " | |||||
| Συμπιεστήρας | Τύπος | Αποδοτικά παλτό σετ κυματοειδούς αλουμινίου πτερυγίου | ||||||||
| Φανατικός | Τύπος | Αξιακή ροή | ||||||||
| όγκος αέρα | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Προστατευτική διάταξη | Διακόπτης υψηλής και χαμηλής πίεσης, προστασία από το κατάψυγμα, βιντεοκόλλημα/κλειδί ασφαλείας, συσκευή προστασίας από υπερφόρτωση, προστατευτής υπερθέρμανσης σπείρας, αυτόματο διακόπτη προστασίας θερμοκρασίας κλπ. | |||||||||
| Μέγεθος μηχανής | Α | χμ | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | χμ | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | χμ | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Μονάδα βάρους | Κίλο | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Βιομηχανία εφαρμογής:
Οι μικροί ψυκτικοί συσκευές ψύξης με ψύξη αέρα είναι κατάλληλοι για πολλούς διαφορετικούς κλάδους και εφαρμογές, συμπεριλαμβανομένων, μεταξύ άλλων, των ακόλουθων:
1Ηλεκτρονική βιομηχανία:Οι μικρές ψυκτικές συσκευές ψύξης με ψύξη με αέρα μπορούν να παρέχουν ψύξη για προϊόντα υψηλής τεχνολογίας, όπως ημιαγωγούς, οπτικά και ηλεκτρονικά εξαρτήματα, ώστε να εξασφαλίζεται η κανονική λειτουργία του εξοπλισμού.
2Φαρμακευτική βιομηχανία:μικρές ψύκτριες συσκευές ψύξης με ψύξη αέρα μπορούν να παρέχουν σταθερό αποτέλεσμα ψύξης για τον κρίκο στη διαδικασία παραγωγής φαρμάκων που απαιτεί έλεγχο της θερμοκρασίας, εξασφαλίζοντας την ποιότητα και την ασφάλεια των φαρμάκων.
3Βιομηχανία τροφίμων:Οι μικρές ψυκτικές συσκευές ψύξης με ψύξη με αέρα μπορούν να παρέχουν ψύξη για τους συνδέσμους που απαιτούν έλεγχο της θερμοκρασίας κατά τη διάρκεια της επεξεργασίας, αποθήκευσης και μεταφοράς τροφίμων, ώστε να εξασφαλίζεται η ποιότητα και η ασφάλεια των τροφίμων.
4Βιομηχανία πλαστικών:μικρές ψυκτικές συσκευές ψύξης με ψύξη με αέρα μπορούν να παρέχουν ψύξη για τους συνδέσμους με ελεγχόμενη θερμοκρασία στο πλαστικό εμβολιασμό, το σφυρηλατημένο σφυρηλατημένο, το σφυρηλατημένο σφυρηλατημένο κλπ.,για τη διασφάλιση της ποιότητας του προϊόντος και της αποδοτικότητας της παραγωγής.
5Χημική βιομηχανία:μικρές ψυκτικές συσκευές ψύξης με ψύξη με αέρα μπορούν να παρέχουν ψύξη για τους συνδέσμους που χρειάζονται έλεγχο θερμοκρασίας στη διαδικασία παραγωγής χημικών προϊόντων για να εξασφαλιστεί η ποιότητα και η ασφάλεια των χημικών προϊόντων.
Γενικά, οι μικρές ψυκτικές συσκευές ψύξης με ψύξη αέρα είναι κατάλληλες για διάφορες περιπτώσεις που απαιτούν ψύξη και παρέχουν αποτελεσματικές, σταθερές και αξιόπιστες λύσεις ψύξης για διάφορες βιομηχανίες.
Αυτοκινητοβιομηχανία Χημική Μηχανική Ηλεκτρονική Βιομηχανία Ηλεκτροπεταλισμός Βιομηχανία
Βιομηχανία χύτευσης με ένεση Φαρμακευτική βιομηχανία Βιομηχανία πλαστικών συσκευασιών Τυπογραφία
Υπηρεσίες:
Η τεχνική υποστήριξη και εξυπηρέτηση των ψυκτικών με ψύξη αέρα περιλαμβάνει:
1. 24/7 υποστήριξη πελατών
2- Εγκατάσταση και συντήρηση τηλεχειρισμού
3. Απομακρυσμένη διάγνωση και αντιμετώπιση προβλημάτων
4Τηλεφώνημα/ηλεκτρονικό ταχυδρομείο
5. Χρησιμοποιήσιμη τεκμηρίωση και εγχειρίδια
6. Ενημέρωση και αναβάθμιση λογισμικού
7. Αξιολογική τιμή ανταλλακτικών και καταναλωτικών
Συσκευή και αποστολή:
Τα ψυκτικά με ψύξη με αέρα συσκευάζονται και αποστέλλονται σε τυπικά ξύλινα κουτιά από συνθετικό ξύλο.Και να τοποθετήσετε την ετικέτα με τις πληροφορίες του σήματος αποστολής στο ξύλινο κουτί για να εξασφαλιστεί η σωστή παράδοση..
Η σημασία των ψυκτικών για την κάλυψη υπό κενό
Ο ψυκτικός μηχανισμός διαδραματίζει πολύ σημαντικό ρόλο στη διαδικασία της επικάλυψης υπό κενό και έχει ζωτικής σημασίας επίδραση στην ποιότητα και την αποτελεσματικότητα της επικάλυψης υπό κενό.Ο ρόλος των ψυκτικών συσκευών στην επικάλυψη υπό κενό αντανακλάται κυρίως στις ακόλουθες πτυχές::
1- Ρυθμίστε τη θερμοκρασία του θαλάμου αντίδρασης:Κατά τη διάρκεια της διαδικασίας επικαλύψεως με κενό, η θερμοκρασία στο θάλαμο αντίδρασης θα συνεχίσει να αυξάνεται. The chiller can reduce the temperature of the reaction chamber by circulating water and maintain a constant temperature in the reaction chamber to improve the quality and film forming speed of the film.
2. Ελέγχετε τη θερμοκρασία της αντλίας κενού:Η αντλία κενού είναι μια απαραίτητη συσκευή στη διαδικασία επικαλύψεως κενού και η αύξηση της θερμοκρασίας της θα μειώσει την απόδοση άντλησης και τη διάρκεια ζωής της.Το ψυγείο μπορεί να μειώσει τη θερμοκρασία της αντλίας κενού ψύξης του κελύφους της αντλίας κενού και του σωλήνα αναρρόφησης, βελτιώνει την απόδοση ρουφήγησης και παρατείνει τη διάρκεια ζωής της αντλίας κενού.
3Ψύξη στόχου:Ο στόχος θα παράγει θερμότητα κατά τη διάρκεια της διαδικασίας επικάλυψης, η οποία, αν δεν ψυγίσει εγκαίρως, θα μειώσει τη διάρκεια ζωής του στόχου και θα επηρεάσει την ποιότητα του φιλμ.Το ψυγείο νερού μπορεί να ψύξει το στόχο μέσω του κύκλου νερού, διατηρούν σταθερή τη θερμοκρασία του στόχου, παρατείνουν τη διάρκεια ζωής του στόχου και βελτιώνουν την ποιότητα του φιλμ.
4. Διασφάλιση της σταθερότητας του εξοπλισμού:Κατά τη διαδικασία της επικαλύψεως υπό κενό, η σταθερότητα του εξοπλισμού έχει κρίσιμη επίδραση στην ποιότητα και την αποτελεσματικότητα του σχηματισμού φιλμ.Το ψυγείο εξασφαλίζει τη σταθερότητα του εξοπλισμού με τον έλεγχο της θερμοκρασίας του θαλάμου αντίδρασης, αντλία κενού και υλικό στόχο, ώστε να βελτιωθεί η ποιότητα και η αποτελεσματικότητα του σχηματισμού φιλμ.
Συνοπτικά, ο ψυκτικός μηχανισμός μπορεί όχι μόνο να εξασφαλίσει τη σταθερότητα του εξοπλισμού κατά τη διάρκεια της διαδικασίας επικαλύψεως υπό κενό, αλλά και να ελέγξει τη θερμοκρασία του θαλάμου αντίδρασης, της αντλίας κενού και του στόχου,και βελτίωση της ποιότητας και της αποτελεσματικότητας του σχηματισμού φιλμ, οπότε η σημασία της για την κάλυψη με κενό δεν μπορεί να αγνοηθεί.
