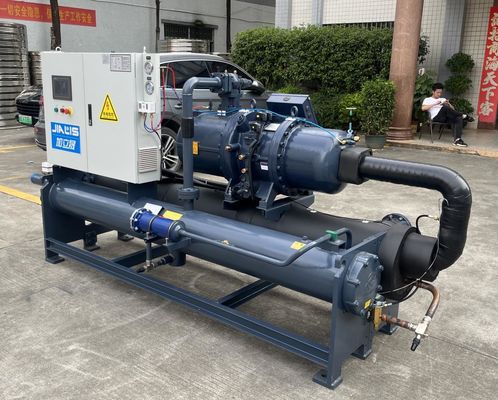

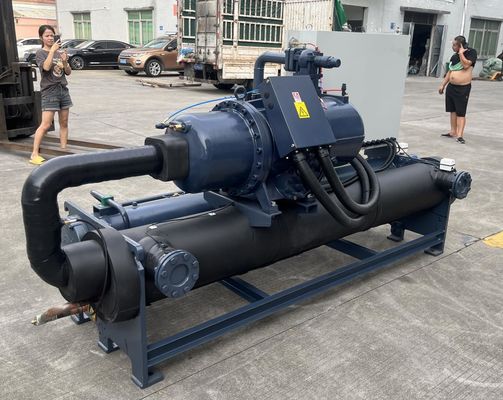

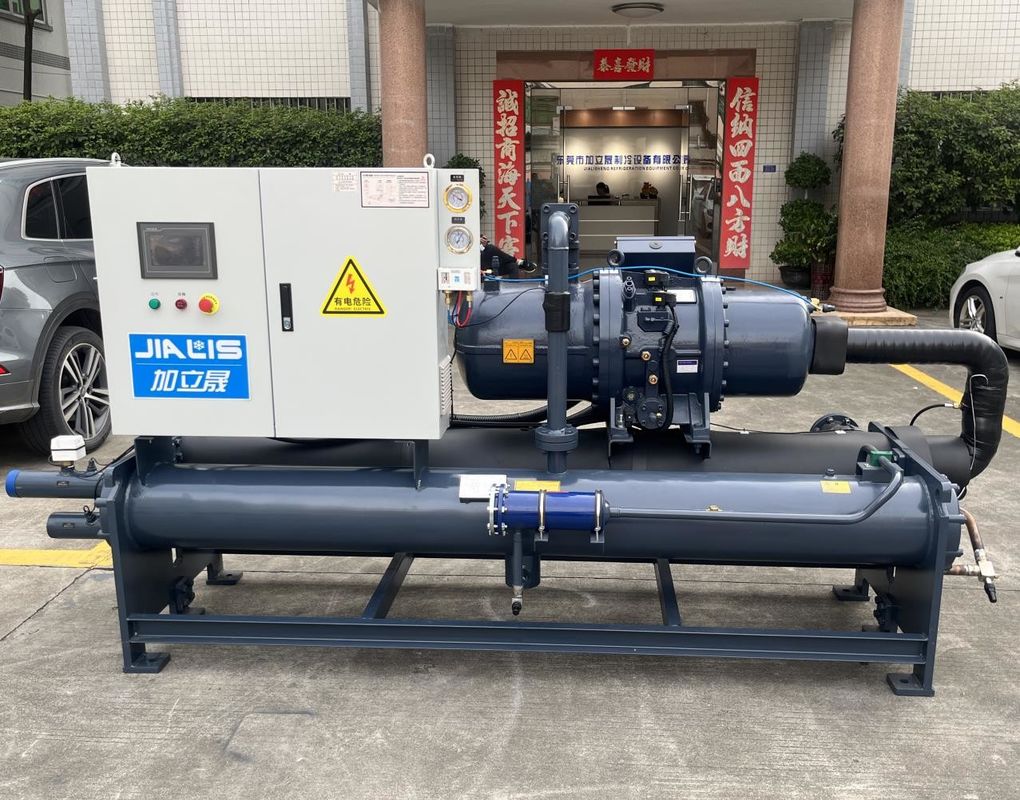

JLSW-105D Βιομηχανικός ψυγείο βίδας με ψύξη νερού για κενό καυστήρα θερμής πίεσης
Λεπτομέρειες:
| Τόπος καταγωγής: | Dongguan Κίνα |
| Μάρκα: | JIALIS |
| Πιστοποίηση: | CE/ISO9001 |
| Αριθμό μοντέλου: | Jlsw-105D |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | Discuss |
| Συσκευασία λεπτομέρειες: | Ξύλινο κουτί από κόντρα πλακέ |
| Χρόνος παράδοσης: | 20 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100 μονάδες το μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Ονομασία του προϊόντος: | Δροσισμένο νερό ψυγείο βιδών | Θερμοκρασία ψύξης: | 5℃-35℃ |
|---|---|---|---|
| Τύπος συμπιεστών: | βιδωτό συμπιεστή | Εμπορικό σήμα συμπιεστών: | Hanbell |
| Ικανότητα ψύξης: | 100-1000 kW | Σύστημα ελέγχου: | PLC |
| Ελεγκτής: | Έλεγχος μικροεπεξεργαστή | Εξατμιστήρας: | Shell και σωλήνας |
| συμπυκνωτής: | Shell και σωλήνας | Επίπεδο θορύβου: | ≤75dB (Α) |
| Προστασία: | Υπερφόρτωση συμπιεστή, υψηλή/χαμηλή πίεση, ροή νερού, ακολουθία φάσεων, αντιψυκτικό | Ψυκτική ουσία: | R22/R407C/R134A/R410A |
| Τετάρτη: | 380V/3N/50Hz | τροφοδοσία: | 380V/3N/50Hz |
| εγγύηση: | 1 έτος | ||
| Επισημαίνω: | Εργατικό ψυγείο με βίδα ψύξης με νερό,Κλιματισμός με ζεστό νερό και ψύξη με βίδες,Εργασιακό ψυγείο ψύξης με νερό |
||
Περιγραφή προϊόντων
JLSW-105D Μηχανή επικάλυψης ηλεκτροδίων με ψύξη με νερό, θερμόπημα, κενό, εξοπλισμός συσκευασίας μπαταριών
Περιγραφή του προϊόντος:
Ο ψυκτικός μηχανισμός που ψύχεται με νερό είναι ένας κοινός εξοπλισμός ψύξης, ο οποίος συνδυάζει τον συμπυκνωτή βίδας και την τεχνολογία διάσπασης θερμότητας με ψύξη με νερό.εξατμιστήρας, σύστημα κυκλοφορίας νερού ψύξης και σύστημα ελέγχου.
Η ακόλουθη είναι μια γενική περιγραφή ενός ψυκτικού με βίδα ψύξης με ψύξη με νερό:
1Στρογγυλοσυμπιεστή:Ο ψυκτικός μηχανισμός που ψύχεται με νερό χρησιμοποιεί έναν συμπυκνωτή βίδας ως κύρια συσκευή συμπίεσης.Ο συμπυκνωτής βίδες συμπιέζει το ψυκτικό μέσα από δύο rotors βίδες διασύνδεση για να αυξήσει την πίεση και τη θερμοκρασίαΟι συμπυκνωτές με βίδες είναι εξαιρετικά αποδοτικοί, αξιόπιστοι και μπορούν να παρέχουν σταθερή ψύξη.
2Συμπιεστήρας:Ο συμπυκνωτής είναι το μέρος του ψυγείου του ψυγείου με βίδα που ψύχεται με νερό, το οποίο χρησιμοποιείται για την απελευθέρωση θερμότητας και την ψύξη του ψυκτικού υλικού υψηλής θερμοκρασίας και υψηλής πίεσης που συμπιέζεται από τον συμπιεστή.Ο συμπυκνωτής συνήθως υιοθετεί τη δομή σωλήνων και πτερυγίων, και το ψυκτικό διαλύεται και ψύχεται από την κυκλοφορία του νερού.
3Αποπλύτης:Ο εξατμιστής είναι το μέρος ψύξης του ψυκτικού μηχανισμού ψύξης με βίδες που ψύχεται με νερό και χρησιμοποιείται για την απορρόφηση της θερμότητας που παράγεται από τον ψυγικό εξοπλισμό ή το σύστημα.το ψυκτικό μεταβάλλεται από υγρό σε αέριο, απορροφώντας τη θερμότητα και μεταφέροντάς την, μειώνοντας έτσι τη θερμοκρασία του εξοπλισμού ή του συστήματος ψύξης.
4Σύστημα κυκλοφορίας νερού ψύξης:Το ψυγείο με βίδα ψύξης με νερό διατηρεί την επίδραση ψύξης μέσω του συστήματος κυκλοφορίας του νερού ψύξης.και μετά τη διέλευση από τον εξατμιστήρα για να απορροφήσει θερμότητα, ρέει πίσω στον συμπυκνωτή για να εξαλείψει τη θερμότητα, σχηματίζοντας έναν κύκλο.
5Σύστημα ελέγχου:Τα ψυγεία με βίδες ψύξης με νερό είναι συνήθως εξοπλισμένα με προηγμένα συστήματα ελέγχου για την παρακολούθηση και ρύθμιση της διαδικασίας ψύξης.έλεγχο ροής και άλλες λειτουργίες για τη διασφάλιση της σταθερής λειτουργίας και της αποδοτικής απόδοσης του ψυκτικού.
Θα πρέπει να σημειωθεί ότι ο ψυκτικός μηχανισμός που ψύχεται με νερό χρειάζεται σταθερό σύστημα παροχής νερού και αποχέτευσης για να εξασφαλίσει την κανονική λειτουργία του.οι ψυκτικές συσκευές ψύξης με βίδες ψύξης με νερό μπορούν επίσης να είναι εξοπλισμένες με πρόσθετες λειτουργίες, όπως η από κοινού λειτουργία πολλών μονάδων, η βελτιστοποίηση της ενεργειακής απόδοσης κλπ.
Χαρακτηριστικά παραγωγής:
Πλεονεκτήματα των ψυκτικών με βίδες ψύξης με ψύξη με νερό:
1Η απόδοση διάσπασης θερμότητας:Ο ψυκτικός μηχανισμός που ψύχεται με νερό μεταφέρει θερμότητα στο νερό ψύξης μέσω του ψυκτικού νερού και στη συνέχεια αποβάλλει τη θερμότητα μέσω του συστήματος κυκλοφορίας του νερού ψύξης.Λόγω της υψηλότερης ειδικής θερμικής ικανότητας του νερού, η ψύξη με νερό έχει συνήθως υψηλότερη απόδοση διάσπασης θερμότητας και μπορεί να απομακρύνει τη θερμότητα πιο αποτελεσματικά.
2- Σταθερότητα συστήματος:Το σύστημα ψύξης με νερό είναι πιο σταθερό από το σύστημα ψύξης με αέρα.και δεν είναι ευαίσθητη στις αλλαγές της θερμοκρασίας και της υγρασίας του περιβάλλοντοςΑυτό καθιστά τα συστήματα ψύξης με νερό πιο κατάλληλα για μακροχρόνιες εφαρμογές και εφαρμογές με ελεγχόμενη θερμοκρασία.
3Αθόρυβη λειτουργία:Τα ψυγεία με βίδες ψύξης με νερό είναι γενικά πιο ήσυχα από τα ψυγεία ψύξης με αέρα.η επίδραση του θορύβου στο εσωτερικό περιβάλλον είναι μικρή, και είναι κατάλληλο για χώρους με υψηλές απαιτήσεις θορύβου.
Αρχή λειτουργίας:
Η αρχή λειτουργίας του ψυκτικού με βίδες που ψύχεται με νερό περιλαμβάνει κυρίως τέσσερις διαδικασίες συμπίεσης, συμπύκνωσης, διαστολής και εξατμίσεως.
1.Πρόοδος συμπίεσης:Υπό την επίδραση του συμπιεστή βίδες, το ψυκτικό συσσωρεύεται σε αέριο υψηλής θερμοκρασίας και υψηλής πίεσης, απορροφώντας παράλληλα την θερμότητα του περιβάλλοντος.
2.Πρόοδος συμπύκνωσης:Το ψυκτικό υψηλής θερμοκρασίας και υψηλής πίεσης εισέρχεται στον συμπυκνωτή, και μέσω της επαφής με κρύο νερό ή τον περιβάλλοντα αέρα, εκπέμπει θερμότητα και ψύχεται σε υγρό υψηλής πίεσης.
3.Πρόοδος επέκτασης:Το υγρό ψυκτικό υψηλής πίεσης εισέρχεται στον ατμιστήρα μέσω της βαλβίδας αερισμού, η πίεση πέφτει ξαφνικά,και το υγρό ψυκτικό διαστέλλεται σε ψυκτικό χαμηλής πίεσης ενώ απορροφά την γύρω θερμότητα.
4.Πρόοδος εξατμίσεως:Το ψυκτικό υπό χαμηλή πίεση εισέρχεται στον ατμιστήρα, απορροφά την θερμότητα του περιβάλλοντος μέσω της επαφής με το νερό ή τον αέρα, μετατρέπεται σε ψυκτικό χαμηλής θερμοκρασίας και χαμηλής πίεσης,και επιστρέφει στη διαδικασία συμπίεσης.
Μέσω μιας τέτοιας διαδικασίας κύκλου, ο ψυκτικός μηχανισμός που ψύχεται με νερό μπορεί να παραδώσει κρύο νερό στην περιοχή που πρέπει να ψυγίσει για να επιτευχθεί η επίδραση ψύξης, αφυδάτωσης και διατήρησης του καθαρού αέρα.Την ίδια στιγμή, ο ψυκτικός μηχανισμός ψύξης με βίδες που ψύχεται με νερό θα εκπέμπει επίσης μια ορισμένη ποσότητα θερμότητας,που πρέπει να διαλύεται μέσω πύργων ψύξης ή άλλου εξοπλισμού διάσπασης θερμότητας για να εξασφαλιστεί η κανονική λειτουργία του συστήματος.
Τεχνικές παραμέτρους:
| Σχήμα | JLSW-30D | JLSW-40D | JLSW-50D | JLSW-60D | JLSW-80D | JLSW-100D | JLSW-120D | JLSW-150D | ||
| Δυνατότητα ψύξης | kW/h | 100 | 140 | 180 | 200 | 260 | 370 | 430 | 550 | |
| ΤΡ | 28.5 | 39.8 | 51.2 | 56.9 | 73.9 | 105.2 | 122.3 | 156.4 | ||
| Πεδίο θερμοκρασίας | 5°C~35°C ((κάτω από 0°C μπορεί να προσαρμοστεί) | |||||||||
| Ηλεκτρική τροφοδοσία | 3N-380V/415 50HZ/60HZ | |||||||||
| Συμπιεστήρας | Τύπος | Εξαρτήματα για την κατασκευή ηλεκτρικών συστοιχιών | ||||||||
| Δύναμη | KW | 22 | 30 | 36 | 41 | 56 | 80 | 93 | 118 | |
| ηλεκτρικό ρεύμα | Α | 39 | 51 | 65 | 71 | 95 | 135 | 156 | 198 | |
| Ψυκτικό | Τύπος | R22/R407c | ||||||||
| Μέθοδος ελέγχου | Βαλβίδα διεύρυνσης εξισορρόπησης εξωτερικής πίεσης αισθητήρας θερμοκρασίας | |||||||||
| όγκος πλήρωσης | Κίλο | 16.5 | 22.2 | 27.5 | 33.4 | 44.4 | 55.6 | 66.5 | 82.6 | |
| Εξάτμισμα | Κέλυφος και σωλήνας | |||||||||
| Δίπλωμα | m3/h | 17.2 | 22.4 | 29.3 | 33 | 43.9 | 64.2 | 75.2 | 95.3 | |
| Διάμετρος | χιλιοστό | G2,5" | G3 | G3 | G3 | G3 | G4" | G4" | G4" | |
| Συμπιεστήρας | Τύπος | Κέλυφος και σωλήνας | ||||||||
| Δίπλωμα | m3/h | 22.4 | 29.2 | 35.2 | 42.9 | 57.8 | 84.3 | 101.1 | 123.9 | |
| Διάμετρος | χιλιοστό | G2,5" | G3 | G3 | G3 | G3 | G4" | G4" | G4" | |
| Προστατευτική διάταξη | Διακόπτης υψηλής και χαμηλής πίεσης, προστασία από το κατάψυγμα, βιντεοκόλλημα/κλειδί ασφαλείας, συσκευή προστασίας από υπερφόρτωση, προστατευτής υπερθέρμανσης σπείρας, αυτόματο διακόπτη προστασίας θερμοκρασίας κλπ. | |||||||||
| Μέγεθος μηχανής | Α | χμ | 2200 | 2250 | 2350 | 2450 | 2500 | 2900 | 3000 | 3000 |
| W | χμ | 800 | 800 | 800 | 900 | 900 | 900 | 1500 | 1500 | |
| H | χμ | 1500 | 1600 | 1650 | 1750 | 1800 | 1850 | 1500 | 1550 | |
| Μονάδα βάρους | Κίλο | 960 | 990 | 1260 | 1380 | 1520 | 1830 | 2150 | 2580 | |
| Σχήμα | JLSW-170D | JLSW-200D | JLSW-230D | JLSW-260D | JLSW-280D | JLSW-310D | JLSW-350D | JLSW-400D | ||
| Δυνατότητα ψύξης | kW/h | 620 | 710 | 830 | 930 | 1020 | 1130 | 1270 | 1530 | |
| ΤΡ | 176.3 | 201.9 | 236 | 264.4 | 290 | 321.3 | 361.1 | 435 | ||
| Πεδίο θερμοκρασίας | 5°C~35°C ((κάτω από 0°C μπορεί να προσαρμοστεί) | |||||||||
| Ηλεκτρική τροφοδοσία | 3N-380V/415 50HZ/60HZ | |||||||||
| Συμπιεστήρας | Τύπος | Εξαρτήματα για την κατασκευή ηλεκτρικών συστοιχιών | ||||||||
| Δύναμη | KW | 130 | 150 | 175 | 200 | 225 | 250 | 281 | 325 | |
| ηλεκτρικό ρεύμα | Α | 218 | 253 | 295 | 335 | 390 | 432 | 480 | 553 | |
| Ψυκτικό | Τύπος | R22/R407c | ||||||||
| Μέθοδος ελέγχου | Βαλβίδα διεύρυνσης εξισορρόπησης εξωτερικής πίεσης αισθητήρας θερμοκρασίας | |||||||||
| όγκος πλήρωσης | Κίλο | 93.8 | 111.2 | 126.8 | 144.1 | 155.4 | 170.9 | 193.2 | 220.9 | |
| Εξάτμισμα | Κέλυφος και σωλήνας | |||||||||
| Δίπλωμα | m3/h | 108.6 | 126.3 | 144.9 | 163.8 | 176.4 | 196.5 | 222.4 | 252.6 | |
| Διάμετρος | χιλιοστό | G5" | G5" | G6" | G6" | G8" | G8" | G8" | G8" | |
| Συμπιεστήρας | Τύπος | Κέλυφος και σωλήνας | ||||||||
| Δίπλωμα | m3/h | 141.1 | 166.2 | 190.9 | 215.8 | 232.4 | 258.6 | 290.8 | 333.2 | |
| Διάμετρος | χιλιοστό | G5" | G5" | G6" | G6" | G8" | G8" | G8" | G8" | |
| Προστατευτική διάταξη | Διακόπτης υψηλής και χαμηλής πίεσης, προστασία από το κατάψυγμα, βιντεοκόλλημα/κλειδί ασφαλείας, συσκευή προστασίας από υπερφόρτωση, προστατευτής υπερθέρμανσης σπείρας, αυτόματο διακόπτη προστασίας θερμοκρασίας κλπ. | |||||||||
| Μέγεθος μηχανής | Α | χμ | 3600 | 3600 | 3600 | 3650 | 3650 | 3700 | 3700 | 4200 |
| W | χμ | 1500 | 1500 | 1500 | 1600 | 1650 | 1750 | 1750 | 1750 | |
| H | χμ | 1650 | 1650 | 1700 | 1700 | 1700 | 1750 | 1800 | 1800 | |
| Μονάδα βάρους | Κίλο | 3050 | 3200 | 3450 | 3780 | 4060 | 4330 | 4600 | 4820 | |
Βιομηχανία εφαρμογής:
Κατά τη διαδικασία κατασκευής μπαταριών, ο ψυκτικός μηχανισμός μπορεί να χρησιμοποιείται για την ψύξη των ακόλουθων εξοπλισμούς και εργαλείων:
1Μηχανή επικάλυψης ηλεκτροδίων:Η μηχανή επικάλυψης ηλεκτροδίων χρησιμοποιείται για την επικάλυψη του υλικού ηλεκτροδίων στο φύλλο ηλεκτροδίων της μπαταρίας.που απαιτεί ψύξη για τη διατήρηση της σταθερότητας της διαδικασίας επικάλυψης και της ποιότητας του φύλλου ηλεκτροδίουΤο ψυγείο μπορεί να χρησιμοποιηθεί για την ψύξη του κυλίνδρου και του κεφαλιού επικάλυψης του μηχανήματος επικάλυψης ηλεκτροδίων για να εξασφαλιστεί ότι η θερμοκρασία ελέγχεται εντός κατάλληλου εύρους.
2Ζεστός Τύπος:Ο θερμός πρέσος χρησιμοποιείται για την θερμική πίεση του φύλλου ηλεκτροδίου, του διαχωριστή, του συλλέκτη ρεύματος και άλλων συστατικών για να σχηματιστεί ένα φύλλο μπαταρίας.λόγω της υψηλής θερμοκρασίας και πίεσης, θα παράγεται πολλή θερμότητα. The chiller can be used to cool the heating plate and cooling plate of the heat press machine to control the temperature during the heat press process and ensure the quality and consistency of the battery sheet.
3Φούρνος κενού:Στην παραγωγή μπαταριών, ορισμένες διαδικασίες πρέπει να διεξάγονται σε περιβάλλον κενού, όπως η ξήρανση και η συντρίβωση.Οι κενοί κλιβάνοι παράγουν θερμότητα κατά τη διάρκεια αυτών των διαδικασιών και απαιτούν ψύξη για τη διατήρηση σταθερής θερμοκρασίας στο εσωτερικό του κενού κενούΟ ψυκτικός μηχανισμός μπορεί να χρησιμοποιηθεί για την ψύξη του συστήματος ψύξης του φούρνου κενού, ώστε να εξασφαλίζεται η σταθερότητα της διαδικασίας και η ποιότητα του προϊόντος.
4Εξοπλισμός συσκευασίας μπαταριών:Στο τελικό στάδιο της κατασκευής μπαταριών, οι μπαταρίες πρέπει να συσκευάζονται, όπως σε μεταλλικά περιβλήματα ή πλαστικά περιβλήματα.Ορισμένοι εξοπλισμός θα παράγει θερμότητα και θα πρέπει να ψύχεται για να εξασφαλιστεί η σταθερότητα της διαδικασίας συσκευασίας και η ποιότητα του προϊόντος.Οι ψυκτικοί μηχανισμοί μπορούν να χρησιμοποιηθούν για την ψύξη του εξοπλισμού συσκευασίας και τη διατήρηση της θερμοκρασίας εντός κατάλληλου εύρους.
Οι εν λόγω συσκευές και εργασιακά κομμάτια εμπλέκονται στην παραγωγή θερμότητας κατά τη διάρκεια της διαδικασίας κατασκευής της μπαταρίας,και πρέπει να ψύχονται από ψυκτικά για τη διατήρηση της σταθερότητας της διαδικασίας και της ποιότητας του προϊόντοςΟι ψύκτες διαδραματίζουν σημαντικό ρόλο στη βιομηχανία παραγωγής μπαταριών.
Αυτοκινητοβιομηχανία Χημική Μηχανική Ηλεκτρονική Βιομηχανία Ηλεκτροπεταλισμός Βιομηχανία
Βιομηχανία χύτευσης με ένεση Φαρμακευτική βιομηχανία Βιομηχανία πλαστικών συσκευασιών Τυπογραφία
Υπηρεσίες:
Η τεχνική υποστήριξη και εξυπηρέτηση των ψυκτικών περιλαμβάνει:
1. 24/7 υποστήριξη πελατών
2- Εγκατάσταση και συντήρηση τηλεχειρισμού
3. Απομακρυσμένη διάγνωση και αντιμετώπιση προβλημάτων
4Τηλεφώνημα/ηλεκτρονικό ταχυδρομείο
5. Χρησιμοποιήσιμη τεκμηρίωση και εγχειρίδια
6. Ενημέρωση και αναβάθμιση λογισμικού
7. Αξιολογική τιμή ανταλλακτικών και καταναλωτικών
Συσκευή και αποστολή:
Τα ψυκτικά συσκευάζονται και αποστέλλονται σε τυποποιημένα ξύλινα κουτιά αντιστροφής.Και να τοποθετήσετε την ετικέτα με τις πληροφορίες του σήματος αποστολής στο ξύλινο κουτί για να εξασφαλιστεί η σωστή παράδοση..
Πώς διασφαλίζεται από τον ψυκτικό ότι η θερμοκρασία του περιβάλλοντος δοκιμής είναι σταθερή κατά τη διάρκεια της δοκιμής κύκλου φόρτισης-αφόρτισης της μπαταρίας;
Κατά τη δοκιμή κύκλου φόρτισης και φόρτισης της μπαταρίας, ο ψυκτικός μηχανισμός μπορεί να εξασφαλίζει τη σταθερότητα θερμοκρασίας του περιβάλλοντος δοκιμής με τους ακόλουθους τρόπους:
1Ο εξοπλισμός δοκιμής ψύξης:Η δοκιμή κύκλου φόρτισης-αφόρτισης περιλαμβάνει συνήθως τη χρήση εξοπλισμού δοκιμής όπως πάγκοι δοκιμής, σημεία δοκιμής κλπ.Ο ψυκτικός μηχανισμός μπορεί να ελέγχει τη θερμοκρασία του εξοπλισμού δοκιμής με ψύξη του συστήματος ψύξης του εξοπλισμού δοκιμής.Ο εξοπλισμός δοκιμής ψύξης αποτρέπει την υπερθέρμανση του εξοπλισμού και επηρεάζει την ακρίβεια των αποτελεσμάτων των δοκιμών.
2. Ψυχρώστε το δείγμα μπαταρίας:Κατά τη διάρκεια της δοκιμής κύκλου φόρτισης-αφόρτισης, το δείγμα της μπαταρίας θα παράγει θερμότητα. Usually a coolant or cold water circulation system can be used to flow coolant or cold water through the battery sample or test tank to absorb heat and keep the temperature of the battery sample stable.
3Σύστημα ελέγχου θερμοκρασίας:Οι ψυκτικές συσκευές είναι συνήθως εξοπλισμένες με σύστημα ελέγχου θερμοκρασίας που μπορεί να ελέγχει με ακρίβεια τη θερμοκρασία του ψυκτικού υγρού ή του κρύου νερού.Με τον καθορισμό κατάλληλων παραμέτρων ρύθμισης και ελέγχου της θερμοκρασίας, το ψυγείο μπορεί να διατηρεί σταθερά τη θερμοκρασία του περιβάλλοντος δοκιμής σύμφωνα με τις απαιτήσεις δοκιμής και τα χαρακτηριστικά του δείγματος.
4. Ανιχνευτής θερμοκρασίας και έλεγχο ανατροφοδότησης:The chiller is usually combined with a temperature sensor and feedback control system to monitor the temperature of the test environment in real time and adjust the operating state of the cooling system according to the feedback signalΜε αυτόν τον τρόπο, μπορεί να πραγματοποιηθεί ο κλειστός έλεγχος της θερμοκρασίας, έτσι ώστε η θερμοκρασία του περιβάλλοντος δοκιμής να μπορεί να σταθεροποιηθεί εντός προκαθορισμένου εύρους.
Μέσω των παραπάνω μεθόδων, ο ψυκτικός μηχανισμός μπορεί να παρέχει σταθερή επίδραση ψύξης ώστε να εξασφαλίζεται ότι η θερμοκρασία του περιβάλλοντος δοκιμής είναι σταθερή κατά τη διάρκεια της δοκιμής κύκλου φόρτισης και εκφόρτισης της μπαταρίας.Αυτό εξασφαλίζει την ακρίβεια και την επαναληψιμότητα των αποτελεσμάτων των δοκιμών, παρέχοντας παράλληλα αξιόπιστα δεδομένα για την αξιολόγηση της απόδοσης της μπαταρίας και την πρόβλεψη της ζωής της.
